特長

仕様をカスタマイズでき、例えば棚の高さ変更が可能です。六価クロム不使用で環境にやさしいです。

製品情報

  • サイズ : オーダー対応
  • 最大積載量 : 1段当たり200kgラック全体500kg(※)
  • 販売ロット数 : 1台

備考

最大積載重量はシングルフレーム、アジャスター仕様の場合の静止荷重。設計変更やキャスター使用時、トラック輸送時は数値が大幅に変わる場合があるので都度相談。

特長詳細

・組み立て・分解工数が大幅に短縮します。
・現場の状況変化に合わせてユーザー自身で仕様変更が可能です。
・高さ変更が工具レスでできます。
・スペース・荷重に合わせて3サイズの基本フレームから選択が可能です。
・マルチフレーム対応で間口サイズは自由自在です。
・幅広い分野で対応できる高強度なシューターラックです。
・搬送物をスムースに流すプラスチック製コンベヤ「クリフォームプラコン」を使用しています。

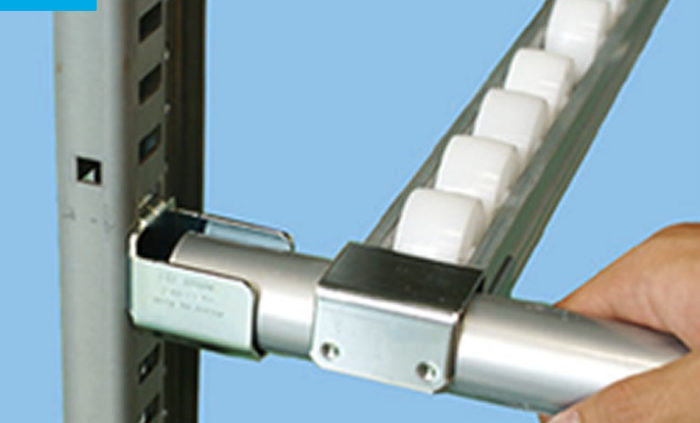

棚の高さ変更が簡単&スピーディー!

ラック(棚)の高さは、20mm間隔に開いた穴にパイプ棚受け金具を差し込むだけで簡単に位置決めができます。高さは20mm間隔で変更可能。240mm間隔にあるメモリーホール(穴が菱形)で左右の高さ合わせも簡単です。

スペース・荷重に合わせて3サイズの基本フレームから選択可能

サイズの異なる3種類の基本フレームがあります。現場のスペースや荷重に合わせてお選びいただけます。高さは3タイプとも同じで、アジャスターにより70mmの調節が可能です。(※1800サイズは55mm調節です。)

マルチフレーム対応で間口サイズは自由自在

間口は、基本フレーム同士を連結するパイプの長さで調節できますので、状況に合わせて自由自在に設定可能。また、列数が数多く必要な場合もフレームを追加することで延長できますから、フレキシブルに対応できます。
※間口については重量とのバランス等がありますので、詳しくはお問い合わせください。

幅広い分野で対応できる高強度設計

支柱に取り付けた4箇所のパイプ棚受け金具が荷重をしっかり受け止めます。

・記載されている積載質量の値は、上記の設計例により得た値です。
・設計を変更した場合、積載質量等が大幅に左右されることがありますのでご相談ください。
・マルチフレームの場合は、1スパン当たりの値となります。
・これは静止荷重での値です。状態(トラック輸送時など)によって値が変化する場合がございますのでご注意ください。

これからの「カイゼン」を支える 先進のシューター&ラック

棚の高さ変更が、棚一段あたり約30秒でできます!

棚受け金具をはずします

棚受け金具を任意の位置に取り付けます

棚をセットして完了です

モノの流れをよりスムーズに! プラスチック製コンベヤ『クリフォームプラコン』を使用!

クリフォームプラコンは、金属同士が接触しないため金属粉の発生もなく、静音性にも効果があるクリーンなプラスチック製コンベヤです。また、環境に配慮したクロムフリー製品で、リユース・リサイクル性にも優れています。
「クリフォームプラコン」は矢崎化工株式会社の登録商標です。

導電性ホイール

静電防止ホイール

導電性ホイール

静電防止ホイール(帯電防止剤入り)
